วิธีการเชื่อมต่อสายไฟสามเส้นของเทอร์โมคัปเปิ้ล

1. หลักการทำงานและการประยุกต์ใช้เทอร์โมคัปเปิล

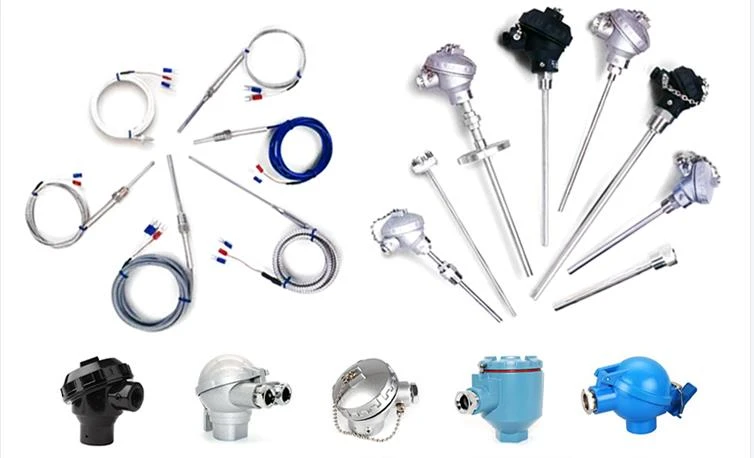

เทอร์โมคัปเปิ้ลเป็นเซ็นเซอร์ที่ใช้ในการวัดอุณหภูมิตามหลักการของเทอร์โมอิเล็กทริก เอฟเฟกต์เทอร์โมอิเล็กทริกหมายถึงแรงเคลื่อนไฟฟ้าที่เกิดจากตัวนำโลหะที่แตกต่างกันภายใต้การกระทำของความแตกต่างของอุณหภูมิ และเทอร์โมคัปเปิลใช้เอฟเฟกต์นี้ในการวัดอุณหภูมิ เทอร์โมคัปเปิลประกอบด้วยลวดโลหะสองเส้นที่แตกต่างกัน โดยปลายทั้งสองข้างเชื่อมต่อกันเพื่อสร้างจุดตรวจวัด สายหนึ่งเรียกว่าสายบวก และอีกสายหนึ่งเรียกว่าสายลบ
ในเทอร์โมคัปเปิล จุดเชื่อมต่อของสายบวกและลบเรียกว่าจุดตรวจวัดของเทอร์โมคัปเปิล และมักจะวางไว้ในตำแหน่งที่ต้องวัดอุณหภูมิ เมื่ออุณหภูมิของจุดตรวจวัดเปลี่ยนแปลง ความแตกต่างของอุณหภูมิระหว่างลวดโลหะต่างๆ จะทำให้เกิดแรงเคลื่อนไฟฟ้า ซึ่งมีความสัมพันธ์บางอย่างกับอุณหภูมิ ด้วยการวัดขนาดของแรงเคลื่อนไฟฟ้า ทำให้สามารถคำนวณอุณหภูมิของจุดที่วัดได้
เทอร์โมคัปเปิลถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรม เครื่องมือวัด และสาขาอื่นๆ เช่น การวัดอุณหภูมิในเตาแก๊ส อุปกรณ์เคมี อุปกรณ์ไฟฟ้า ฯลฯ มีข้อดีคือ ความเร็วตอบสนองที่รวดเร็ว ช่วงการวัดที่กว้าง และความน่าเชื่อถือสูง การวัดอุณหภูมิของเทอร์โมคัปเปิลขึ้นอยู่กับปัจจัยหลายประการ รวมถึงวัสดุของสายไฟ อุณหภูมิแวดล้อม วิธีการเชื่อมต่อ ฯลฯ
สำหรับวิธีการเชื่อมต่อของเทอร์โมคัปเปิลทั้งสามสายตามมาตรฐานสากล จะใช้สายไฟสองเส้น (ลวดบวกและลวดลบ) เพื่อวัดแรงเคลื่อนไฟฟ้า และอีกเส้นหนึ่ง (ลวดชดเชย) ใช้เพื่อชดเชยข้อผิดพลาดของอุณหภูมิใน แรงเคลื่อนไฟฟ้า วิธีการเชื่อมต่อของสายบวกและลบแตกต่างจากวิธีต่อสายชดเชย
2. วิธีการเชื่อมต่อสายไฟสามสาย
สายบวกและลบเชื่อมต่อกับพอร์ตอินพุตสองพอร์ตของเครื่องมือวัด และสายชดเชยเชื่อมต่อกับพอร์ตอินพุตที่สามของเครื่องมือวัดด้วยสายใดสายหนึ่ง
วิธีการเชื่อมต่อนี้เหมาะสำหรับการวัดสถานการณ์ที่ต้องละเว้นข้อผิดพลาดด้านอุณหภูมิของสายชดเชย หน้าที่ของสายชดเชยคือการชดเชยข้อผิดพลาดของอุณหภูมิระหว่างสายบวกและลบ หากไม่จำเป็นต้องพิจารณาข้อผิดพลาดนี้ คุณสามารถเชื่อมต่อสายชดเชยกับสายใดๆ เข้ากับพอร์ตอินพุตที่สามได้
สายบวกเชื่อมต่อกับพอร์ตอินพุตหนึ่งของเครื่องมือวัด สายลบเชื่อมต่อกับพอร์ตอินพุตอื่นของเครื่องมือวัด และสายชดเชยจะเชื่อมต่ออย่างอิสระกับเครื่องมือชดเชยตัวเดียว
วิธีการเชื่อมต่อนี้เหมาะสำหรับสถานการณ์ที่ต้องพิจารณาข้อผิดพลาดด้านอุณหภูมิของสายไฟชดเชย เนื่องจากการเชื่อมต่อที่เป็นอิสระของสายชดเชยกับสายบวกและลบกับเครื่องมือต่างๆ ข้อผิดพลาดของอุณหภูมิของสายชดเชยสามารถถูกกำจัดได้ และปรับปรุงความแม่นยำในการวัดผ่านเครื่องมือชดเชย
เทอร์โมคัปเปิ้ลเป็นเซ็นเซอร์วัดอุณหภูมิที่ใช้กันทั่วไปซึ่งสามารถนำมาใช้อย่างรวดเร็วและแพร่หลายในด้านอุตสาหกรรมและอุปกรณ์วัด ในวิธีการเชื่อมต่อแบบสามสายของเทอร์โมคัปเปิลนั้น วิธีการเชื่อมต่อที่แตกต่างกันจะถูกเลือกโดยขึ้นอยู่กับว่าจำเป็นต้องพิจารณาข้อผิดพลาดด้านอุณหภูมิของสายชดเชยหรือไม่ การเชื่อมต่อ 1 เหมาะสำหรับสถานการณ์ที่การชดเชยข้อผิดพลาดของสายไฟถูกละเว้น ในขณะที่การเชื่อมต่อ 2 เหมาะสำหรับสถานการณ์ที่ต้องพิจารณาการชดเชยข้อผิดพลาดของสายไฟ
