เหตุใดเครื่องทำความร้อน PTFE จึงเดินทาง GFCI หรือตัวป้องกันข้อผิดพลาดกราวด์

เครื่องทำความร้อน PTFE สะดุดวงจรไฟฟ้าขัดข้องของกราวด์ทำให้การผลิตหยุดทำงาน สาเหตุพื้นฐานอาจเป็นเพราะความชื้นซึมเข้าไป ฉนวนพัง หรือแม้แต่คุณสมบัติทางไฟฟ้าโดยธรรมชาติของการติดตั้งในขณะที่ GFCI กำลังทำงานในการตรวจจับกระแสไฟฟ้ารั่ว การทำความเข้าใจสาเหตุของการสะดุด GFCI ของเครื่องทำความร้อน PTFE เป็นขั้นตอนแรกในการคืนสภาพการทำงานที่ปลอดภัยและต่อเนื่อง

GFCI ทำงานอย่างไร และเหตุใดจึงสะดุด
ตัวขัดขวางวงจรกราวด์ฟอลต์จะตรวจสอบกระแสในตัวนำที่ร้อนและเป็นกลางอย่างต่อเนื่อง กระแสน้ำจะเท่ากันในสถานการณ์ทั่วไป ความไม่สมดุลใดๆ หมายความว่ากระแสไฟฟ้าไหลลงสู่พื้น ผ่านฉนวน น้ำ หรือร่างกายของบุคคลที่มีข้อบกพร่อง GFCI ตัดการทำงานเมื่อความแตกต่างเกินเกณฑ์ (ปกติ 5 mA สำหรับการป้องกันบุคลากร หรือ 30 mA สำหรับการป้องกันอุปกรณ์ในการตั้งค่าทางอุตสาหกรรม)

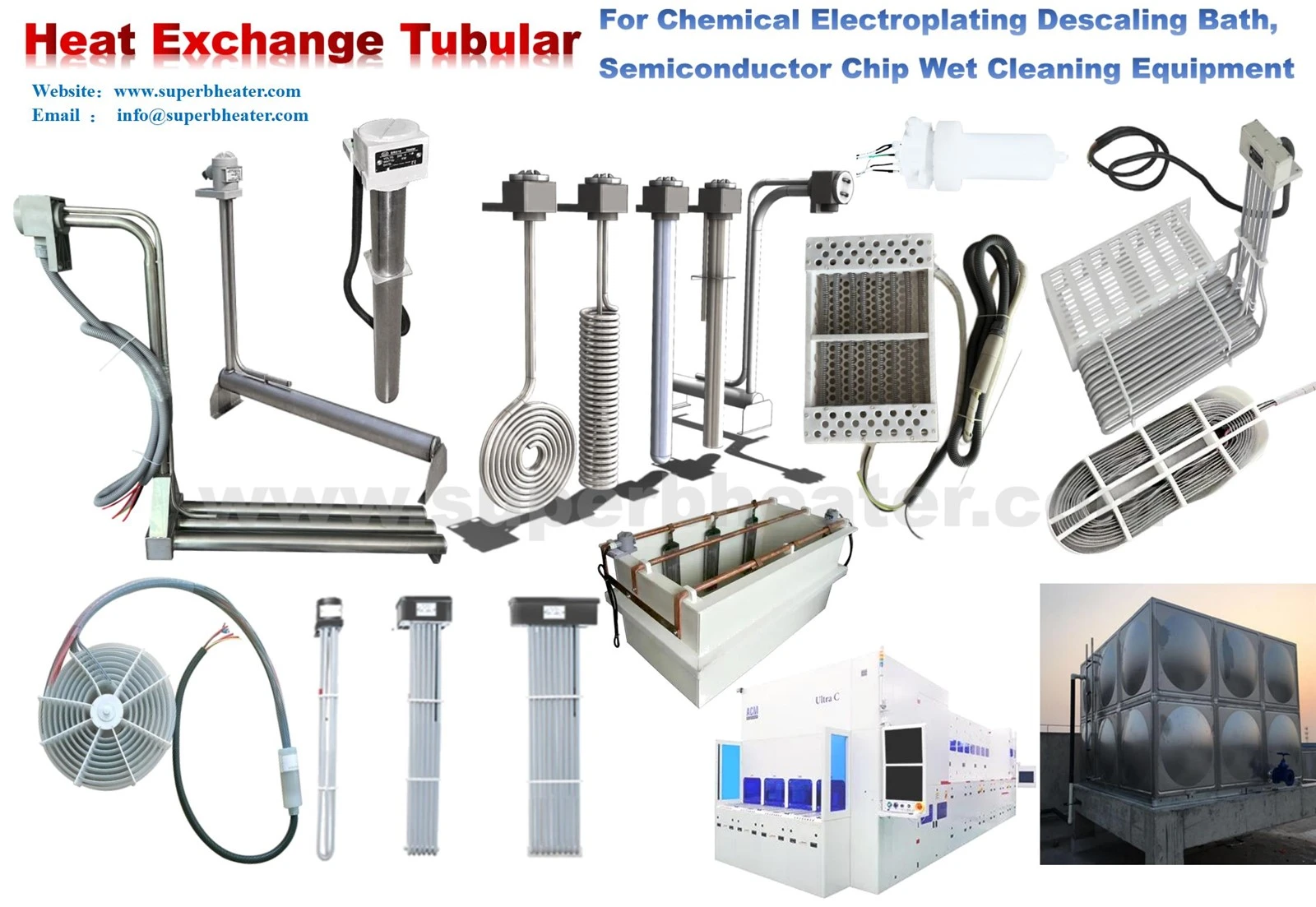

เครื่องทำความร้อน PTFE เป็นเครื่องทำความร้อนแบบแช่ มีลวดต้านทานภายในซึ่งหุ้มฉนวนจากของไหลในกระบวนการด้วยปลอก PTFE หากเปลือกอ่อนลงหรือมีความชื้นทำให้เกิดช่องนำไฟฟ้าจากขั้วไฟฟ้าลงกราวด์ กระแสไฟฟ้ารั่วจะไหลและทริป GFCI จากประสบการณ์ภาคสนาม การสะดุดของ GFCI ส่วนใหญ่ไม่ได้เกิดจากความล้มเหลวของฮีตเตอร์อย่างรุนแรง แต่เป็นสถานการณ์ที่แก้ไขได้

สาเหตุของการสะดุด GFCI
ความชื้นของตู้ขั้วต่อ
สาเหตุที่พบบ่อยที่สุดของการเดินทางของ GFCI บนเครื่องทำความร้อน PTFE คือความชื้นในตู้ขั้วต่อที่สายไฟเชื่อมต่อกับตัวนำเครื่องทำความร้อน โดยปกติแล้วกล่องหุ้มขั้วต่อจะเป็นกล่องพลาสติกหรือโลหะที่อยู่เหนือถัง น้ำสามารถเข้ามาได้โดยการควบแน่น การกระเซ็นของอ่างอาบน้ำ หรือสเปรย์ทำความสะอาด แม้แต่ความชื้นบางๆ บนแผงขั้วต่อหรือในตัวเครื่องก็สร้างเส้นทางการรั่วซึมที่มีความต้านทานสูงลงสู่พื้นได้

ทำไมมันทริป: เส้นทางการรั่วไหลอาจมีค่าสองสามแสนโอห์ม ซึ่งเพียงพอสำหรับการลงกราวด์ 1-2 mA หากคุณมีตัวทำความร้อนหลายตัวใน GFCI เดียวกัน ยอดรวมอาจเกินเกณฑ์การเดินทางได้

เมื่อมันเกิดขึ้น: บ่อยครั้งหลังจากทำความสะอาดถังหรือในวันที่ชื้น เมื่อเครื่องทำความร้อนเย็นและมีความชื้นสะสมอยู่ภายในตัวเครื่อง

เปลือก PTFE ที่เสียหายหรือเสื่อมโทรม
ปลอก PTFE ให้การแยกทางไฟฟ้าระหว่างองค์ประกอบความร้อนโลหะด้านในและของเหลวในกระบวนการที่เป็นสื่อกระแสไฟฟ้า (เช่น อ่างชุบ กรด หรือสารกัดกร่อน) รอยแตก รูเข็ม หรือรอยตัดในปลอกทำให้ของเหลวสัมผัสกับแกนโลหะได้ เส้นทางของการรั่วไหลลงสู่พื้นคือของเหลวในกระบวนการนั่นเอง

เหตุใดจึงสะดุด: ของไหลนำไฟฟ้ามักจะมีความต้านทานต่ำ (สองสามร้อยโอห์มถึงไม่กี่กิโลโอห์ม) ซึ่งทำให้เกิดกระแสรั่วไหลมากกว่าเกณฑ์ GFCI มาก การเดินทางอาจเกิดขึ้นพร้อมกันกับการเปิดเครื่องทำความร้อน

ความเสียหายเกิดขึ้นได้อย่างไร: การเสียดสีกับขอบถัง ความเครียดจากวงจรความร้อน สารเคมี (พบได้ยากกับ PTFE แต่เกิดขึ้นได้กับโลหะอัลคาไลหลอมเหลว) หรือผลกระทบทางกลระหว่างการติดตั้ง

การรั่วไหลของประจุไฟฟ้าเมื่อใช้งานสายเคเบิลยาว
อีกเหตุผลที่ไม่ชัดเจนก็คือการมีเพศสัมพันธ์แบบคาปาซิทีฟ ตัวนำของเครื่องทำความร้อน PTFE และสายไฟจ่ายเป็นฉนวนจากกัน ทำให้มีตัวเก็บประจุเพียงเล็กน้อย บนสายเคเบิลที่ทอดยาว (15 ม. หรือมากกว่า) รีแอคแทนซ์แบบคาปาซิทีฟจะทำให้กระแสสลับพอประมาณไหลจากตัวนำร้อนไปยังกราวด์ของอุปกรณ์ แม้ว่าจะไม่มีข้อบกพร่องของฉนวนที่แท้จริงก็ตาม สิ่งนี้เรียกว่ากระแสรั่วไหลแบบ capacitive

ทำไมมันถึงสะดุด: เครื่องทำความร้อนหลายตัวบน GFCI เดียวกันสามารถพัฒนาการรั่วไหลของประจุที่รวมกันได้ ตอนนี้เมื่อผลรวมเกินเกณฑ์ GFCI (เช่น 5 mA) คุณจะพบกับปัญหาการเดินทางที่น่ารำคาญ แต่ฮีตเตอร์ไม่ได้แย่ทางไฟฟ้า

เมื่อมันเกิดขึ้น: การใช้สายไฟยาว (มากกว่า 10 ม.) หรือเครื่องทำความร้อน PTFE จำนวนมากบนวงจรป้องกัน GFCI หนึ่งวงจร

การรั่วไหลสะสมของเครื่องทำความร้อนหลายตัว
แม้ว่าแต่ละอันจะมีกระแสรั่วไหลเพียงเล็กน้อย (เช่น 2 mA เนื่องจากความชื้นหรือความจุเพียงเล็กน้อย) ทั้งสามใน GFCI เดียวกันสามารถเพิ่มได้สูงสุด 6 mA และทริป 5 mA GFCI ปัญหาไม่ใช่ฮีตเตอร์ตัวเดียว แต่เป็นผลจากฮีตเตอร์ทั้งหมด

ขั้นตอนการวินิจฉัยเพื่อระบุสาเหตุ
คุณต้องมีแนวทางที่เป็นระบบ งานเหล่านี้ควรดำเนินการโดยบุคลากรไฟฟ้าที่มีคุณสมบัติเหมาะสม โดยใช้มาตรการป้องกันความปลอดภัยที่เหมาะสม

ขั้นตอนที่ 1 - การตรวจสายตา
ดูที่ส่วนท้ายของตัวเครื่อง: ปลดสายไฟ (ตัวเครื่องแบบเปิด) มองหาความชื้น การควบแน่น คราบสีขาว (จากน้ำที่ระเหย) หรือสนิมบนขั้วต่อ

ตรวจสอบปลอก PTFE ตรวจสอบส่วนที่สัมผัสของเครื่องทำความร้อนด้วยสายตาว่ามีรอยตัด รอยถลอก หรือการเปลี่ยนสีหรือไม่ ให้ความสนใจเป็นพิเศษกับตำแหน่งที่อยู่ติดกับผนังถังและรัศมีโค้ง

ตรวจสอบสายไฟว่ามีรอยบาด จุดที่หนีบ หรือมีอาการของความร้อนสูงเกินไปหรือไม่

ขั้นตอนที่ 2 - การทดสอบความต้านทานของฉนวน (Megger)
วิธีที่ดีที่สุดในการวินิจฉัยทริป GFCI คือการใช้ megger (เครื่องทดสอบความต้านทานฉนวน)

ปลดฮีตเตอร์ออกจากวงจรควบคุม

ตั้งค่าเมกเกอร์เป็น 500 V dc (หรือ 250 V สำหรับวงจรแรงดันไฟฟ้าต่ำ-) อย่าใส่แรงดันไฟฟ้า meg บน GFCI หรือคอนโทรลเลอร์ใดๆ

วัดระหว่างสายไฟของเครื่องทำความร้อน (ผูกติดกัน) กับแกนโลหะหรือสายกราวด์ ค่าที่เกิน 1 MΩ บ่งชี้ว่าเป็นฉนวนที่ดี ค่าที่น้อยกว่า 1 MΩ บ่งชี้ถึงความเสียหายของความชื้นหรือเปลือก อาจเกิดข้อผิดพลาดหากการอ่านค่าต่ำกว่า 0.1 MΩ

วัดระหว่างสายไฟแต่ละเส้นและกราวด์แยกกัน

หากค่าต่ำแต่ไม่เป็นศูนย์ แสดงว่าความชื้นเป็นสาเหตุ หากค่าที่อ่านได้ใกล้ศูนย์ (สั้น) ปลอกอาจเสียหาย

ขั้นตอนที่ 3 - การรั่วไหลของประจุไฟฟ้า
If the megger test is good (>1 MΩ) และการสะดุดของ GFCI ยังคงเป็นระยะๆ ควรตรวจสอบการรั่วไหลของความจุไฟฟ้า

ถอดเครื่องทำความร้อนออกจาก GFCI และเชื่อมต่อโดยตรงกับวงจรที่ไม่ใช่- GFCI (เพื่อการทดสอบเท่านั้น ภายใต้การดูแลที่เหมาะสม)

ใช้แคลมป์มิเตอร์ True-RMS ที่อ่านค่ามิลลิแอมป์ถึงกราวด์เพื่อวัดกระแสไฟรั่ว หรือใช้เครื่องทดสอบ GFCI หรือเครื่องทดสอบฉนวนในโหมดการรั่วไหล

ค่า 3–5 mA หรือสูงกว่าบนเครื่องทำความร้อนเดี่ยว ควบคู่ไปกับความต้านทานของฉนวนที่เพียงพอ บ่งชี้ถึงคัปปลิ้งแบบคาปาซิทีฟ มักพบเห็นได้บ่อยขึ้นเมื่อใช้สายเคเบิลแบบขยาย

ขั้นตอนที่ 4 – มองหาการรั่วไหลสะสม
หากมีฮีตเตอร์มากกว่าหนึ่งตัวบน GFCI:

ทดสอบเครื่องทำความร้อนแต่ละเครื่องแยกกันบน GFCI แยกกัน (หรือใช้แคลมป์ที่รั่ว) สังเกตกระแสไฟรั่วของแต่ละตัว

บวกค่าต่างๆ. ในกรณีนี้ คำตอบคือให้แบ่งตัวทำความร้อนออกเป็นวงจร GFCI จำนวนมาก หากผลรวมเกินพิกัดทริป GFCI

การเยียวยาสำหรับทุกสาเหตุ
ความชื้นในอาคารผู้โดยสาร
ใช้ลมอัดหรือปืนความร้อน (อุณหภูมิต่ำ) เพื่อทำให้ตัวเครื่องแห้งสนิท ทำความสะอาดขั้วของการกัดกร่อน

ปิดผนึกตู้ด้วยปะเก็นหรือน้ำยาซีลซิลิโคนที่เหมาะกับสภาพแวดล้อม หากน้ำกระเซ็นได้ ให้ใช้กล่อง NEMA 4X (กันน้ำ) หรือ IP66

รวมรูระบายน้ำที่ด้านล่างของตู้เพื่อให้การควบแน่นสามารถระบายได้

ใช้จาระบีอิเล็กทริกบนแผงขั้วต่อเพื่อป้องกันความชื้น

แผ่น PTE ที่เสียหาย
เปลี่ยนฮีทเตอร์. ปลอกที่เสียหายไม่สามารถซ่อมแซมได้อย่างน่าเชื่อถือในสนาม

ระบุสาเหตุของความเสียหาย (ขอบคมของถัง การโค้งงอมากเกินไป ฯลฯ) และแก้ไขปัญหานั้นก่อนที่จะเปลี่ยน

การรั่วไหลของประจุไฟฟ้าเมื่อใช้งานสายเคเบิลยาว
ถ้าเป็นไปได้ให้ลดความยาวของสายเคเบิลลง รักษาระยะห่างระหว่าง GFCI และเครื่องทำความร้อนให้น้อยกว่า 10 ม.

ในกรณีที่รหัสอนุญาต ให้ใช้ GFCI ที่มีขีดจำกัดทริปที่ใหญ่กว่า (เช่น 30 mA สำหรับการป้องกันอุปกรณ์ มากกว่า 5 mA สำหรับการป้องกันบุคลากร) ตรวจสอบรหัสไฟฟ้าในพื้นที่

ติดตั้งเครื่องปฏิกรณ์แบบเส้นหรือแกนเฟอร์ไรต์บนท่อจ่ายเพื่อลดการเชื่อมต่อแบบคาปาซิทีฟ (มีผลในบางกรณี)

แทนที่จะใช้ GFCI ให้เลือกรีเลย์ป้องกันข้อผิดพลาดกราวด์-ที่ปรับให้เหมาะสมสำหรับโหลดความจุสูง-

อัตราการรั่วไหลรวมจากเครื่องทำความร้อนหลายเครื่อง
กระจายตัวทำความร้อนบนวงจร GFCI จำนวนมาก จำนวนตัวทำความร้อนสูงสุดควรเป็น 2 ตัวต่อวงจร หรือมีการรั่วไหลที่วัดได้รวมน้อยกว่า 70% ของระดับทริป GFCI

ใช้ GFCI แยกต่างหากสำหรับฮีตเตอร์แต่ละตัวสำหรับการใช้งานที่มีความละเอียดอ่อน

ประกาศด้านความปลอดภัย
อย่ารีเซ็ต GFCI ที่สะดุด การเดินทางบ่งบอกถึงสภาวะที่อาจเป็นอันตราย ควรตรวจสอบและแก้ไขการสะดุดซ้ำของ GFCI การข้าม GFCI จะกำจัดการป้องกันไฟฟ้าช็อต ซึ่งอาจเป็นอันตรายอย่างยิ่งในของเหลวนำไฟฟ้าที่มีเครื่องทำความร้อนแบบจุ่ม หากไม่สามารถใช้งานเครื่องทำความร้อนโดยไม่สะดุด GFCI ที่ทำงานได้อย่างถูกต้อง จะต้องเปลี่ยนเครื่องทำความร้อนใหม่

มาตรการป้องกันสำหรับการติดตั้งใหม่
เพื่อหลีกเลี่ยงไม่ให้ GFCI สะดุดในอนาคต:

กล่องหุ้มขั้วต่อกันน้ำ (NEMA 4X / IP66) ซึ่งอยู่เหนือระดับน้ำกระเซ็นสูงสุด

ใช้เครื่องทำความร้อนที่มีสายไฟปิดผนึกจากโรงงานที่ทางเข้าสายไฟไปยังปลอก PTFE

เดินสายให้สั้นที่สุดเท่าที่จะเป็นไปได้ หากหลีกเลี่ยงไม่ได้ในการวิ่งระยะยาว ให้ใช้ GFCI ที่มีทริปที่ปรับได้ (หากได้รับอนุญาต) หรือติดตั้งหม้อแปลงแยกแยก

ก่อนที่จะติดตั้งเครื่องทำความร้อนใหม่ ให้ทำการทดสอบเมกเกอร์เพื่อสร้างความต้านทานของฉนวนพื้นฐาน

รวมการทดสอบ megger เป็นระยะ (เช่น . 6-12 เดือน) ไว้ในกำหนดการบำรุงรักษาเชิงป้องกันของคุณ

เมื่อใดที่คุณควรโทรหาผู้เชี่ยวชาญ
หากมาตรการต่อไปนี้ไม่แก้ไขการสะดุด หรือหากการทดสอบเมกเกอร์แสดงการลัดวงจร แต่ไม่มีความเสียหายที่เห็นได้ชัดจากการตรวจสอบด้วยสายตา ให้ส่งเครื่องทำความร้อนกลับไปยังผู้ผลิตเพื่อทำการประเมิน ปัญหาภายใน (เช่น ลวดต้านทานเสียหาย การสัมผัสด้านในปลอก) ไม่สามารถซ่อมแซมภาคสนามได้

โดยสรุป
การแก้ไขปัญหาอย่างเป็นระบบสามารถเปิดเผยสาเหตุของการสะดุด GFCI และทำให้มันทำงานได้อย่างปลอดภัยอีกครั้ง สาเหตุที่พบบ่อยที่สุดสามประการ ได้แก่ ความชื้นภายในตู้ขั้วต่อ ปลอก PTFE แตกหัก หรือการรั่วไหลของประจุไฟฟ้าที่เกิดจากการเดินสายไฟยาว แสดงให้เห็นคุณลักษณะการวินิจฉัยที่ชัดเจนและมีวิธีแก้ปัญหาเฉพาะ การทดสอบเมกเกอร์เป็นเทคนิคเดียวที่มีประโยชน์มากที่สุดในการแยกแยะความชื้นที่รั่วไหลจากการเสื่อมสภาพของฉนวนที่เกิดขึ้นจริง ปัญหาทางไฟฟ้าส่วนใหญ่สามารถหลีกเลี่ยงได้ด้วยมาตรฐานการติดตั้งที่ดี รวมถึงกล่องกันน้ำ สายไฟสั้น และการทดสอบฉนวนเป็นประจำ การทราบสาเหตุของการสะดุดของ GFCI บนเครื่องทำความร้อน PTFE ช่วยให้ผู้เชี่ยวชาญด้านการบำรุงรักษาดำเนินการซ่อมแซมได้อย่างรวดเร็วโดยยังคงรักษาความปลอดภัยไว้
