เหตุใดอายุความล้าจากความร้อนของปลอกทำความร้อนสแตนเลส 316 จึงลดลงแบบไม่เป็นเชิงเส้นเมื่อความหนาของผนังเกิน 1.8 มิลลิเมตรในบริการไอน้ำแบบวนรอบ

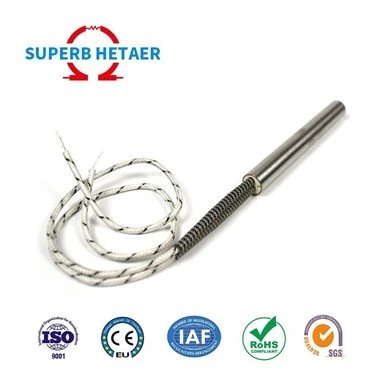

ผู้เชี่ยวชาญด้านการบำรุงรักษาอุปกรณ์แปรรูปอาหาร การผลิตยา และอุปกรณ์ฆ่าเชื้อมักจะสับสนกับรูปแบบความล้มเหลวของเครื่องทำความร้อนแบบแช่สแตนเลส 316 เครื่องในการทำงานด้วยไอน้ำแบบวนรอบ เครื่องทำความร้อนแบบเดียวกันที่มีความหนาของผนัง 1.5 มม. จากรอบการผลิตเดียวกันจะทำงานเป็นเวลาห้าปีขึ้นไป แต่เครื่องทำความร้อนที่มีความหนาของผนัง 2.5 มม. อาจไม่ทำงานภายในเวลาไม่ถึงสองปี ในกรณีนี้ แนวคิดที่ว่าสิ่งกีดขวางที่แข็งแกร่งกว่าจะให้ความทนทานมากกว่านั้นไม่เป็นความจริง มีสาเหตุมาจากการพึ่งพาแบบไม่เชิงเส้นของความหนาของผนังต่อการสร้างความเครียดจากความร้อนในช่วงอุณหภูมิชั่วครู่ที่รวดเร็ว กระดาษนี้วัดปริมาณกระบวนการล้าจากความร้อนที่ทำให้เปลือก 316 ที่มีความหนาปานกลางทนทานต่อการแตกร้าวแบบเป็นรอบได้ดีกว่าการออกแบบที่บางมากหรือหนามาก

กลไกการเกิดความเครียดจากความร้อนในเปลือกทรงกระบอก
ตัวอย่างเช่น ปลอกสแตนเลส 316 ที่ให้ความร้อนอย่างรวดเร็วหรือทำให้เย็นลงอย่างรวดเร็วจะมีพื้นผิวด้านนอกที่ตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิได้เร็วกว่าพื้นผิวด้านในเนื่องจากขีดจำกัดของการแพร่กระจายความร้อน ความแตกต่างของอุณหภูมินี้นำไปสู่การขยายตัวทางความร้อนที่แตกต่างกัน ด้านที่ร้อนกว่าพยายามที่จะขยายตัว แต่ด้านที่เย็นกว่าจะควบคุมไว้ ซึ่งส่งผลให้เกิดแรงอัดหรือแรงดึง ขึ้นอยู่กับว่าปลอกทำความร้อนหรือเย็นลง เพื่อให้ความร้อนอย่างรวดเร็วจากอุณหภูมิห้องถึงอุณหภูมิไอน้ำ (ปกติคือ 130-160 องศาเซลเซียส) พื้นผิวด้านนอกจะร้อนและถูกบีบอัด ส่วนพื้นผิวด้านในจะเย็นลงและมีแรงดึง รูปแบบความเครียดที่ตรงข้ามกันนั้นเกิดจากการทำความเย็นอย่างรวดเร็ว เช่นเดียวกับในห้องฆ่าเชื้อที่ถูกน้ำท่วมด้วยน้ำเย็น ความรุนแรงของความเครียดจากความร้อนสัมพันธ์กับความแปรผันของอุณหภูมิตลอดความหนาของผนัง สำหรับอัตราการทำความร้อนหรือความเย็นที่กำหนด ความแตกต่างของอุณหภูมิจะเพิ่มขึ้นตามความหนาของผนัง อย่างไรก็ตาม การเชื่อมต่อไม่เป็นเส้นตรง เนื่องจากเวลาการแพร่กระจายความร้อนจะแปรผันตามความหนากำลังสอง หากเราเพิ่มความหนาของผนังเป็นสองเท่าจาก 1.0 มม. เป็น 2.0 มม. เวลาสำหรับผนังด้านในเพื่อให้ได้อุณหภูมิผนังด้านนอกจะเพิ่มขึ้นประมาณ 4 เท่า ในการให้บริการแบบวนรอบในทางปฏิบัติ ปลอก 2.0 มม. อาจประสบกับความแตกต่างของอุณหภูมิช่วงสั้น ๆ ที่ 80-100 องศาทั่วทั้งผนัง นำไปสู่ความเครียดจากความร้อนที่เข้าใกล้ความแข็งแรงครากของเหล็กสแตนเลส 316 เปลือกขนาด 1.2 มม. ที่สภาวะเดียวกันจะมีอุณหภูมิแตกต่างกันไป 30–40 องศาและรับความเครียดน้อยลง

กราฟความล้าแบบไม่เชิงเส้นสำหรับปลอก 316 อันในการใช้งานแบบวนรอบ
การศึกษาวงจรความร้อนที่มีการควบคุมในตัวอย่างเครื่องทำความร้อนแบบห่อหุ้ม 316 ตัวอย่าง บ่งชี้ถึงความหนาของผนังที่เหมาะสมที่สุดโดยเฉพาะเพื่ออายุการใช้งานความล้าสูงสุด ตัวอย่างที่มีความหนาของผนัง 0.8 มม. ทนทานต่อ 15,000–20,000 รอบระหว่าง 20 องศาถึง 150 องศา โดยไม่แตกร้าว ผนังบางทำให้เกิดความเครียดจากความร้อนต่ำมาก แต่ความหนาของผนังสัมบูรณ์จำกัดพื้นที่สำหรับการเติบโตของรอยแตกเมื่อเกิดรอยแตกขนาดเล็ก อายุการใช้งานที่ยาวนานที่สุดพบได้ในตัวอย่างที่มีความหนาของผนัง 1.2–1.5 มม. และโดยปกติจะอยู่ที่ 30,000–40,000 รอบ ความหนาของผนังให้ความต้านทานเพียงพอต่อการทะลุผ่านของรอยแตกร้าว และความเค้นจากความร้อนยังคงอยู่เล็กน้อย ตัวอย่างที่มีความหนาของผนัง 1.8-2.0 มม. มีอายุการใช้งานต่ำกว่า 12,000-18,000 รอบ ความเครียดจากความร้อนมีความสำคัญและแต่ละรอบจะทำให้เกิดความเสียหายจากความล้าอย่างรวดเร็วยิ่งขึ้น ตัวอย่างที่มีความหนาของผนัง 2.5 มม. จะล้มเหลวหลังจาก 5,000–8,000 รอบ ความแตกต่างของอุณหภูมิทั่วทั้งผนังหนาทำให้เกิดความเค้นที่เกินขีดจำกัดตามสัดส่วนของวัสดุ แต่ละรอบส่งผลให้เกิดการเสียรูปพลาสติกทั้งในพื้นผิวด้านในหรือด้านนอก วงล้อพลาสติกนี้เริ่มแตกอย่างรวดเร็ว

คู่มือการเลือกปฏิบัติสำหรับบริการ Steam แบบ Cyclic
สำหรับการใช้งานที่เกี่ยวข้องกับการหมุนเวียนความร้อนระหว่างอุณหภูมิโดยรอบและอุณหภูมิไอน้ำเป็นประจำทุกวันหรือบ่อยกว่านั้น ให้ใช้แนวทางความหนาของผนังต่อไปนี้ สำหรับเครื่องนึ่งฆ่าเชื้อที่ทำงาน 2–4 รอบ/วัน โดยมีอายุการใช้งานเป้าหมาย 5 ปี จากนั้นใช้ความหนาของผนัง 1.2–1.5 มม. ไม่ใช่ทางเลือกที่หนากว่าปกติถือว่าทนทานกว่า สำหรับการใช้งานรอบสูง เช่น เครื่องฆ่าเชื้อทางการแพทย์อย่างรวดเร็วด้วย 20-30 รอบต่อวัน ให้ลดลงเหลือ 1.0-1.2 มม. และทนต่อช่วงการเปลี่ยนทดแทนที่สั้นลง 2-3 ปี สำหรับการใช้งานเป็นระยะๆ โดยน้อยกว่า 100 รอบต่อปี ความหนาของผนัง 1.6–1.8 มม. ยอมรับได้ เนื่องจากความเสียหายจากความล้าสะสมมีน้อย ประเด็นหลักก็คือว่าหนาขึ้นไม่ปลอดภัยกว่า เมื่อระบุเครื่องทำความร้อนด้วยไอน้ำแบบไซคลิก วิศวกรควรขอให้ผู้ผลิตจัดเตรียมข้อมูลเกี่ยวกับการทดสอบความล้าจากความร้อน หรือต้องการการตรวจสอบความถูกต้องภายใต้รอบการทำงานจริง ค่าใช้จ่ายของเครื่องทำความร้อนที่ล้มเหลวไม่ได้เป็นเพียงการเปลี่ยนใหม่เท่านั้น แต่ยังรวมถึงเวลาหยุดทำงานของกระบวนการและการสูญเสียผลิตภัณฑ์ที่อาจเกิดขึ้นด้วย ทำให้การเลือกความหนาของผนังที่เหมาะสมที่สุดถือเป็นความจำเป็นทั้งทางการเงินและทางวิศวกรรม
